Máy nghiền đá chuẩn Thụy Sĩ: đạt độ chính xác kiểu châu Âu

Máy nghiền đá chuẩn Thụy Sĩ — độ chính xác kiểu châu Âu

Chuẩn chế tạoCông nghệ châu Âu, chính xác cao

Truyền độngBánh răng côn, dầu mỏng

Độ mịn80 - 425 mesh

Cấp liệu≤ 40 mm

Quy mô dây3 - 45 t/h

Từ tên gọi cũ tới nghĩa công nghiệp

Trong cách nói cũ, máy nghiền đá kiểu Thụy Sĩ gợi tới cối đá nhỏ quay chậm dùng trong hộ gia đình. Loại đó không đạt năng suất công nghiệp và không phù hợp sản xuất hàng tấn bột mỗi ca. Nghĩa công nghiệp ngày nay gắn với những dây nghiền đá chuẩn châu Âu: gia công chính xác, độ kín cao, chạy êm và cho cỡ hạt ổn định ở dải 80 - 425 mesh.

Tiêu chuẩn ấy không đến từ một thiết bị đơn lẻ mà từ cả hệ. Bánh răng côn thay cho đai truyền giúp truyền lực đều và hạn chế trượt. Hệ bôi trơn dầu mỏng làm mát và bảo vệ ổ trục khi máy chạy liên tục. Các tầng làm kín nhiều lớp cùng chế độ chạy áp suất âm giữ bột bên trong dây, vừa giảm hao sản phẩm vừa đạt điều kiện môi trường.

Nguyên lý và các điểm kỹ thuật đáng chú ý

Trục chính quay qua bộ bánh răng côn và hộp giảm tốc, ít rung hơn nhiều so với truyền đai.
Con lăn ép vật liệu giữa con lăn và vành nghiền theo cấu trúc treo kiểu con lắc.
Quạt hút nâng hạt mịn lên bộ phân ly kiểu rotor quay, cỡ hạt cắt điều chỉnh bằng tần số.
Hạt đạt cỡ theo gió sang lốc thu bụi và lọc túi vải; hạt thô quay lại nghiền.
Hệ làm kín nhiều lớp và chạy áp suất âm hạn chế bột rò ra ngoài khu vực làm việc.

Nhờ truyền động cứng và làm kín tốt, dòng máy kiểu này cho cỡ hạt ổn định hơn dây ghép rời, đặc biệt khi vật liệu vào hơi ẩm. Mức điện tiêu thụ riêng cũng thấp hơn máy bi ở cùng cỡ hạt, thường gọi là 30 - 50 phần trăm, tùy cấu hình và độ mịn.

Đặc trưng kỹ thuật theo cấu hình chuẩn châu Âu
Hạng mục	Cấu hình chuẩn	Lợi ích vận hành	Ghi chú
Truyền động	Bánh răng côn, hộp giảm tốc	Truyền lực đều, ít trượt	Bền hơn truyền đai
Bôi trơn	Dầu mỏng tuần hoàn	Mát ổ trục, chạy dài	Cần kiểm dầu định kỳ
Làm kín	Nhiều tầng, chạy áp âm	Giữ bột, sạch môi trường	Kiểm tra điểm nối
Phân ly	Rotor điều khiển tần số	Đổi cỡ hạt nhanh	80 - 425 mesh
Vật liệu mài	Con lăn, vành hợp kim	Lâu mòn hơn gang thường	Tùy độ cứng đá

Cấu hình thiết bị theo quy mô

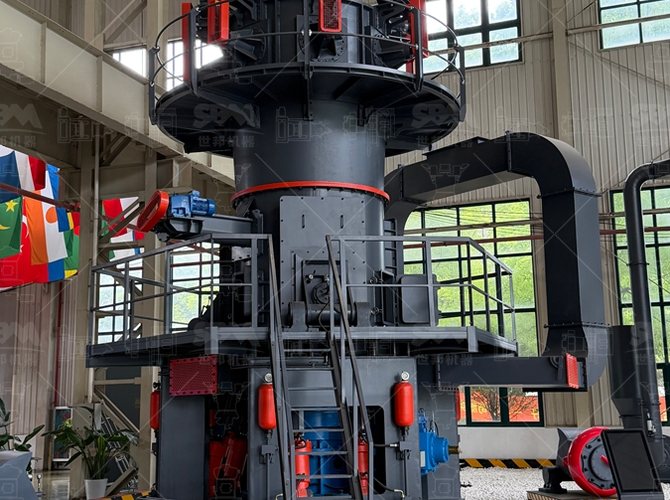

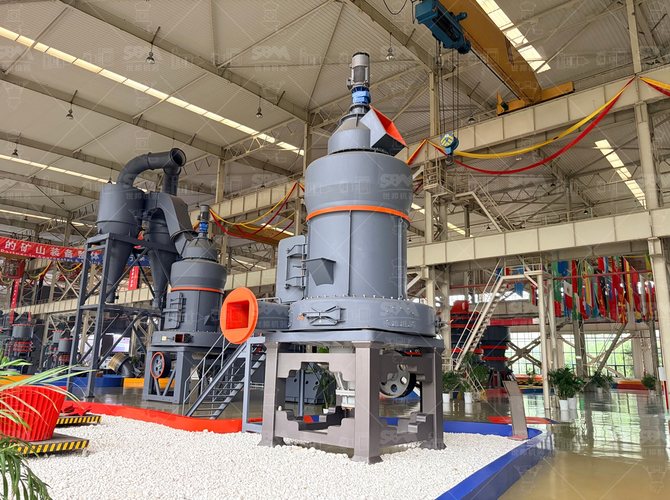

Dây cỡ vừa 3 - 20 t/h nên dùng máy nghiền châu Âu MTW hoặc MTW6X với bộ phân ly tần số, kèm máy đập hàm, lốc thu bụi và lọc túi vải. Dây lớn 20 - 45 t/h có thể chuyển sang máy nghiền đứng LM để tích hợp nghiền và sấy, giảm diện tích và số thiết bị phụ. Nhóm cần siêu mịn cho chất độn nên thêm nhánh máy nghiền đứng siêu mịn LUM.

Vì tiêu chuẩn nằm ở cả hệ, cần chọn đồng bộ từ động cơ, bộ phân ly tới tủ điện. Tủ điện nên tách khỏi khu vực bụi, làm mát bằng quạt lọc, và hệ điều khiển PLC theo dõi tải động cơ, nhiệt độ dầu cùng tốc độ phân ly để cảnh báo sớm.

Kinh nghiệm vận hành dây chuẩn cao

Cùng một model, dây ghép rời và dây đồng bộ chạy lệch cỡ hạt rõ rệt sau vài tháng; chi phí ban đầu thấp hơn không bù được hao hụt về sau.
Kiểm tra dầu bôi trơn và nhiệt độ ổ trục theo chu kỳ, đây là hai chỉ số báo sớm hư hại hộp giảm tốc.
Giữ chế độ áp suất âm ổn định; khí giả lọt vào làm phân ly mất ổn định và cỡ hạt trôi.
Dự trữ con lăn và vành nghiền hợp kim để không dừng dây khi chờ phụ tùng.

Câu hỏi thường gặp

Máy nghiền đá chuẩn Thụy Sĩ có phải là cối đá gia đình không?

Không. Cối đá nhỏ chỉ dùng cho hộ gia đình và không đạt năng suất công nghiệp. Trong sản xuất hiện nay, cách hiểu hợp lý là dây nghiền đá đạt chuẩn châu Âu về độ chính xác gia công, độ kín và độ ổn định, đại diện là dòng máy nghiền châu Âu MTW và MTW6X.

Điểm nào thể hiện độ chính xác cao của dây nghiền đá kiểu châu Âu?

Là bộ truyền bánh răng côn thay cho đai truyền nhiều nhược điểm, hệ bôi trơn dầu mỏng và các tầng làm kín nhiều lớp. Nhờ đó máy chạy êm, ít rung, cỡ hạt ổn định và không rò bột ra môi trường.

Dây nghiền này dùng cho vật liệu nào?

Phù hợp với khoáng phi kim loại có độ cứng Mohs dưới 7 và độ ẩm vừa phải: đá vôi, đá hoa, canxi cacbonat, thạch anh mịn, fenspat, đất sét. Dải độ mịn thông dụng là 80 - 425 mesh cho bột công nghiệp.

Vì sao độ kín máy lại ảnh hưởng tới giá thành bột?

Vì rò bột ra ngoài vừa mất sản phẩm vừa gây ô nhiễm, vừa kéo theo chi phí xử lý khí thải. Hệ làm kín nhiều lớp và chạy áp suất âm giữ bột trong dây, giúp thu hồi gần như toàn bộ sản phẩm và đạt điều kiện môi trường.
