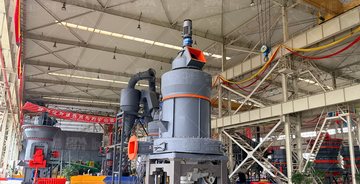

Máy nghiền đá điện công suất tùy chỉnh: chọn động cơ đúng

Truyền độngĐộng cơ điện AC, biến tần

Lưu lượng tùy chỉnh1 - 100 t/h

Công suất động cơ75 - 500 kW

Điện áp380V/50Hz hoặc 440V/60Hz

Độ mịn80 - 2500 mesh

Vì sao phải tùy chỉnh thay vì mua model đóng sẵn

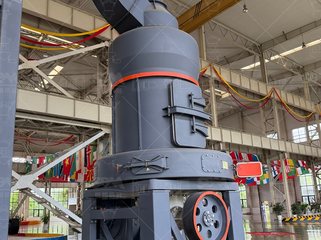

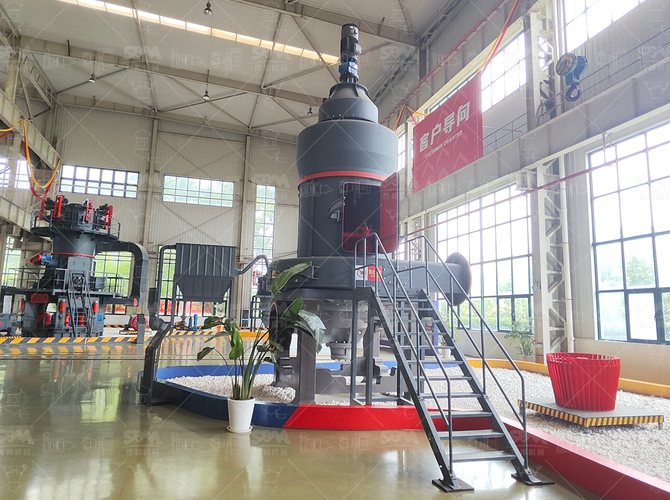

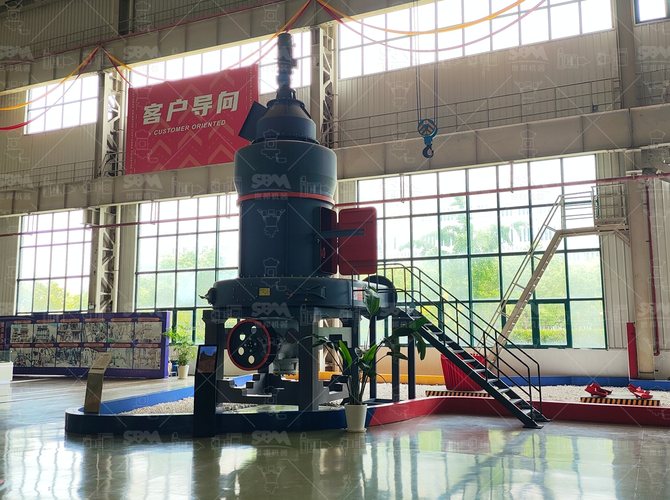

Máy nghiền đá truyền động điện dùng động cơ không đồng bộ công suất lớn, kéo mâm nghiền hoặc trục chính qua hộp giảm tốc. Nhà chế tạo thường có nhiều model danh nghĩa, nhưng lưu lượng và độ mịn thực tế lại phụ thuộc cặp đôi vật liệu và sản phẩm. Một xưởng cần 8 t/h ở 250 mesh sẽ chạy lãng phí nếu mua máy 20 t/h, và ngược lại nếu mua máy 5 t/h thì suốt ngày quá tải.

Tùy chỉnh công suất không chỉ là đổi động cơ. Cần tính lại lưu lượng khí, cột áp quạt hút, tốc độ bộ phân ly và cả đường kính ống gió. Nếu chỉ nâng động cơ mà giữ nguyên quạt và bộ phân ly, dây sẽ dư năng lượng nghiền nhưng thiếu gió vận chuyển, bột trào ngược và dòng điện động cơ dao động mạnh.

Nguyên lý tính công suất động cơ cho dây nghiền đá

Xác định lưu lượng thiết kế Q tính theo t/h, kèm 15 - 20 phần trăm dự phòng cho lúc vật liệu cứng hơn hoặc con lăn đã mòn.
Lấy chỉ số nghiền Bond của vật liệu; đá vôi thường 10 - 13 kWh/t, clanhke và thạch anh cao hơn rõ rệt.
Tính công suất trục P bằng Q nhân chỉ số Bond chia cho hiệu suất tổng, hiệu suất thường lấy 0,6 - 0,8 tùy cấu hình.
Chọn cấp động cơ lớn hơn một bước, đặt bảo vệ quá tải và khởi động mềm.
Ghép biến tần cho bộ phân ly và quạt hút để chỉnh độ mịn và lưu lượng khí linh hoạt.

Ví dụ một dây đá vôi 15 t/h, chỉ số Bond 12 kWh/t, hiệu suất 0,8 thì công suất trục khoảng 225 kW. Thực tế nên chọn động cơ 250 - 280 kW, vì lúc khởi động và khi đá lẫn silic cứng, tải đỉnh vượt xa con số tính toán.

Cấp công suất động cơ theo lưu lượng và độ mịn
Lưu lượng	Độ mịn mục tiêu	Công suất động cơ chính	Quạt hút	Ghi chú
1 - 3 t/h	80 - 325 mesh	75 - 90 kW	37 - 45 kW	Xưởng nhỏ, lưới 380V
6 - 12 t/h	80 - 425 mesh	132 - 185 kW	75 - 110 kW	Biến tần phân ly để đổi cỡ
20 - 40 t/h	80 - 325 mesh	250 - 355 kW	160 - 200 kW	Cần khởi động mềm
Siêu mịn tới 2500 mesh	D97 tới 5 µm	185 - 315 kW	200 - 220 kW	Phân ly nhiều tầng

Khớp điện áp, tần số và chất lượng lưới tại nhà máy

Đây là khâu hay bị xem nhẹ. Cùng một model nhưng thị trường này dùng lưới 380V/50Hz, thị trường khác dùng 440V/60Hz hoặc 460V/60Hz. Nếu đặt động cơ 50Hz rồi ghép biến tần ở lưới 60Hz, động cơ sẽ chạy quá tốc độ, nóng và tụt sản lượng; ngược lại cũng vậy. Cách đúng là đặt đồng bộ động cơ chính, động cơ quạt và động cơ bộ phân ly theo đúng điện áp và tần số lưới.

Ở khu vực điện chập chờn, nên dùng khởi động mềm hoặc biến tần thay vì đóng trực tiếp, vì dòng khởi động có thể gấp năm sáu lần dòng định mức, dễ nhảy aptomat và mòn răng hộp giảm tốc. Kèm theo đó là tủ điện đặt tách riêng, làm mát bằng quạt lọc để tránh bụi đá lọt vào biến tần.

Kinh nghiệm từ dây đã chạy

Một xưởng ở Đông Nam Á đặt máy 20 t/h nhưng nhu cầu thật chỉ 6 t/h; động cơ chạy non tải, dòng thấp gây tiếng ù và hộp giảm tốc rung, phải thay sang máy 8 t/h sau một năm.
Khi nâng công suất dây, phải kiểm tra cả quạt hút và ống gió; chỉ đổi động cơ nghiền thì bột không được vận chuyển hết và lốc thu bụi quá tải.
Đặt biến tần cho bộ phân ly giúp chuyển độ mịn trong vài phút, phù hợp xưởng sản xuất nhiều loại bột trong ngày.
Ghi lại điện năng tiêu thụ riêng kWh/t theo tháng để phát hiện sớm con lăn mòn.

Câu hỏi thường gặp

Công suất tùy chỉnh của máy nghiền đá điện nghĩa là gì?

Là nhà chế tạo ghép động cơ, bộ phân ly và quạt hút theo đúng lưu lượng và độ mịn khách hàng cần, thay vì bán một model cố định. Ví dụ khách cần 8 t/h ở 250 mesh thì chọn động cơ 132 kW thay vì máy 160 kW tiêu chuẩn, tránh chạy non tải lâu ngày làm hộp giảm tốc bị rung.

Làm sao tính được công suất động cơ cho máy nghiền?

Lấy lưu lượng nhân chỉ số nghiền Bond rồi chia cho hiệu suất tổng. Với đá vôi có chỉ số Bond khoảng 12 kWh/t, dây 15 t/h cần khoảng 15 nhân 12 chia 0,8 tức gần 225 kW ở trục; nên chọn động cơ 250 - 280 kW để dự phòng lúc khởi động và khi vật liệu cứng hơn thiết kế.

Vì sao phải đặt động cơ theo điện áp từng nơi?

Vì cùng một model nhưng thị trường dùng 380V/50Hz còn thị trường khác dùng 440V/60Hz. Dùng động cơ 50Hz ghép biến tần ở lưới 60Hz sẽ mất sản lượng và nóng máy. Phải đặt đồng bộ động cơ chính, quạt và bộ phân ly theo đúng tần số và điện áp lưới tại nhà máy.

Biến tần giúp gì cho máy nghiền đá điện?

Biến tần điều chỉnh tốc độ bộ phân ly để đổi độ mịn mà không cần tháo cơ khí, đồng thời hạn chế dòng khởi động lớn làm nhảy aptomat. Với lưới điện chập chờn, khởi động mềm giúp động cơ và hộp giảm tốc bền hơn nhiều so với đóng trực tiếp.
