Máy nghiền đá kèm phụ kiện: trọn bộ thiết bị dây nghiền

Máy chínhMTM / MTW / MTW6X / LM / LUM

Thiết bị kèm theoCấp liệu, phân ly, thu bụi, đóng bao

Cỡ hạt cấp liệu≤ 40 mm

Độ mịn80 - 2500 mesh

Quy mô dây1 - 60 t/h

Một bộ trọn gói gồm những hạng mục nào

Máy nghiền đá kèm phụ kiện được hiểu là dây nghiền đồng bộ, tính từ cửa nhận đá tới bao bột thành phẩm. Phía trước máy chính cần máy đập hàm để hạ đá cục từ hàng trăm milimét về dưới 40 mm, kèm sàng rung loại hạt quá cỡ và một kho chứa đệm. Sau máy chính là bộ phân ly, lốc thu bụi ly tâm, lọc túi vải xung khí nén, quạt hút và hệ vít tải đưa bột về xi lô hoặc máy đóng bao.

Nhiều đơn vị chỉ chăm chú vào giá máy chính mà bỏ qua việc khớp phụ kiện. Kết quả là dây chạy được nhưng không đạt sản lượng danh nghĩa, bột trào ở chỗ nối hoặc lọc túi quá tải sau vài tháng. Kinh nghiệm cho thấy phụ kiện lệch công suất gây thiệt hại nhiều hơn cả việc chọn máy chính hơi nhỏ.

Trình tự một dây nghiền đá trọn bộ

Máy cấp liệu rung hoặc băng tải định lượng đưa đá đã đập vào máy chính với lưu lượng ổn định.
Máy chính nghiền vật liệu; quạt hút tạo dòng khí nâng hạt mịn lên bộ phân ly.
Bộ phân ly cắt cỡ hạt; hạt thô quay lại nghiền, hạt đạt chuẩn đi tiếp sang lốc thu bụi.

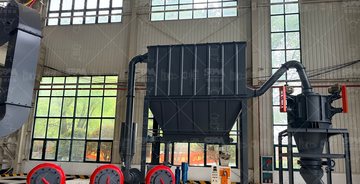

Lốc thu phần lớn thành phẩm; phần còn lại được lọc túi vải giữ lại, khí sạch ra ngoài.
Vít tải và gầu nâng gom bột về xi lô; máy đóng bao định lượng rót vào bao 25 kg hoặc bao jumbo.

Van xả kín và các điểm nối ống gió cần kiểm tra độ kín định kỳ. Khí giả lọt vào qua van mòn làm lệch phân bố áp suất trong hệ và khiến bộ phân ly chạy không ổn định, dù máy chính vẫn tốt.

Danh mục thiết bị phụ trợ theo công đoạn
Công đoạn	Thiết bị	Yêu cầu chính	Ghi chú vận hành
Cấp liệu	Đập hàm, phễu chứa, cấp liệu rung	Đá vào ≤ 40 mm, lưu lượng đều	Kho đệm giữ tải ổn định
Phân ly	Bộ phân ly rotor	Cắt biên hạt theo biến tần	Điều khiển độ mịn tại chỗ
Thu bụi	Lốc ly tâm, lọc túi vải xung khí	Hiệu suất thu trên 99 phần trăm	Kiểm tra túi và van xung định kỳ
Vận chuyển	Quạt hút, vít tải, gầu nâng	Đủ cột áp và lưu lượng gió	Tránh ống dài, nhiều gấp khúc
Đóng bao	Cân định lượng, máy rót bao	Sai số khối lượng nhỏ	Cần hút bụi tại đầu rót

Cấu hình thiết bị theo quy mô

Với dây nhỏ 1 - 5 t/h, có thể dùng máy nghiền châu Âu MTW kèm máy đập hàm nhỏ, một lốc thu bụi và một lọc túi vải đơn. Dây cỡ vừa 6 - 25 t/h nên chọn MTW6X hoặc LM cỡ nhỏ, bộ phân ly tần số và hệ đóng bao bán tự động. Dây lớn từ 30 t/h trở lên dùng máy nghiền đứng LM tích hợp sấy, kèm hai lọc túi song song để không phải dừng cả dây khi bảo dưỡng một tổ.

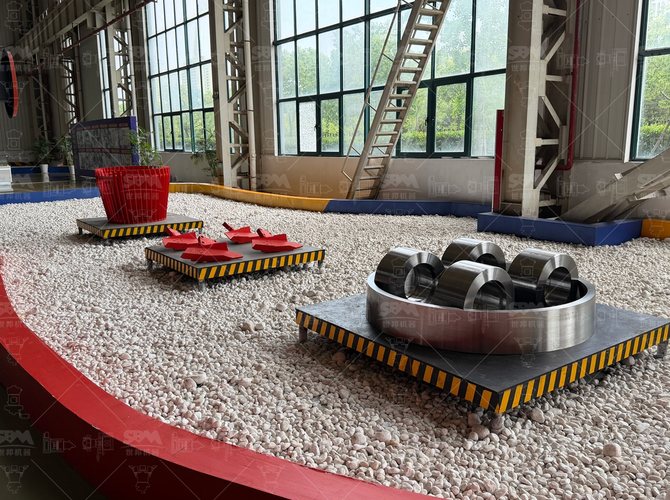

Vật liệu chế tạo bộ nghiền cần khớp với độ mài mòn của đá. Đá vôi sạch có thể dùng gang hợp kim thông thường, nhưng đá lẫn silic tự do trên 4 phần trăm nên dùng con lăn và vành nghiền đúc hợp kim chống mài mòn để kéo dài chu kỳ thay thế.

Kinh nghiệm lắp đặt và vận hành

Một dây 15 t/h gặp cảnh báo vì quạt hút nhỏ hơn thiết kế một cấp; bột không lên hết phân ly và trở lực lọc tăng dần mỗi ca, phải thay quạt sau ba tháng.
Lắp van xả kín ở mọi điểm tháo bột để tránh khí giả, đây là nguyên nhân âm thầm làm giảm năng suất.
Đặt tủ điện tách khỏi khu vực bụi, làm mát bằng quạt lọc để bảo vệ biến tần và PLC.
Bố trí đường ống gió càng ngắn và ít gấp càng tốt, giảm tổn thất cột áp và tiếng ồn.

Câu hỏi thường gặp

Một bộ máy nghiền đá kèm phụ kiện gồm những gì?

Ngoài máy chính còn có máy đập hàm, gầu nâng, phễu chứa, máy cấp liệu rung hoặc băng tải, bộ phân ly, lốc thu bụi ly tâm, lọc túi vải xung khí, quạt hút, vít tải bột, van xả kín và tủ điện điều khiển. Thiếu một trong các bộ phận này dây khó chạy đúng thiết kế.

Thiết bị phụ trợ nào hay bị chọn thiếu công suất nhất?

Là quạt hút và lọc túi vải. Quạt thiếu cột áp thì bột không lên hết bộ phân ly, còn lọc túi thiếu diện tích thì trở lực tăng và sản lượng tụt dần trong ca. Hai thiết bị này phải tính theo lưu lượng khí thật, không lấy theo con số danh nghĩa của máy chính.

Bộ phân ly ảnh hưởng thế nào tới chất lượng bột?

Bộ phân ly quyết định cỡ hạt cuối cùng đi ra. Loại rotor điều khiển bằng biến tần cho phép cắt biên hạt chặt, ít lẫn hạt thô, phù hợp làm chất độn cho nhựa và sơn. Loại cố định rẻ hơn nhưng dải hạt rộng, chỉ nên dùng cho bột xây dựng.

Có nên mua máy chính rồi tự ghép phụ kiện bên ngoài?

Không nên nếu chưa có kinh nghiệm khớp lưu lượng. Phụ kiện lệch công suất gây nghẽn cục bộ, rung ống gió và hao điện. Mua trọn bộ từ một đầu mối giúp trách nhiệm rõ ràng khi dây không đạt sản lượng cam kết.
