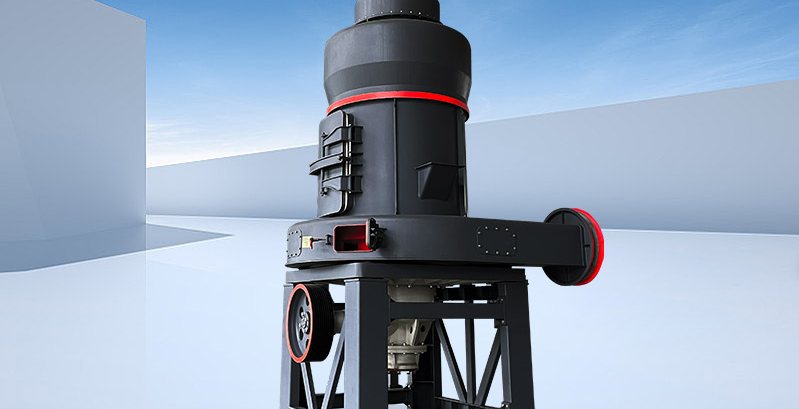

Máy nghiền châu Âu MTW

Máy nghiền dạng con lăn treo theo công nghệ nghiền châu Âu, dùng cho đá vôi, canxit, đôlômit, thạch cao, barit, talc và bột than với độ mịn ổn định.

Máy nghiền châu Âu MTW
Độ mịn sản phẩm1,6 – 0,038 mm
Năng suất3 – 50 t/h
Cỡ cấp liệu0 – 50 mm
Số con lăn3 – 5

MTW ra đời trên nền kinh nghiệm nghiền nhiều năm, tiếp nhận công nghệ nghiền kiểu châu Âu và tổng hợp góp ý của hàng nghìn khách hàng vận hành thực tế.

Điểm mạnh của dòng này là sản lượng cao trong kích thước nhỏ gọn, độ mịn điều chỉnh nhanh và tỷ lệ hạt thô lẫn trong thành phẩm rất thấp.

Thông số kỹ thuật theo mã máy

Máy nghiền châu Âu MTW - thông số theo model
Tên và modelMTW115GMTW145GMTW158GMTW178GMTW198GMTW218G
Cỡ liệu vào lớn nhất (mm)<30<35<40<40<45<50
Cỡ hạt thành phẩm (mm)1,6 - 0,045, mịn nhất tới 0,038
Năng suất (t/h)3 - 106 - 177 - 2112 - 3315 - 4515 - 45
Công suất motor chính (kW)55 - 75110 - 132132 - 160185 - 200220 - 250280 - 315
Công suất motor quạt (kW)55 - 75110 - 132132 - 160185 - 200220 - 250280 - 315
Công suất motor phân loại (kW)7,5 - 1118,5 - 3022 - 3030 - 3737 - 5555 - 75
Model bàn cấp liệu rungGZ2FGZ3FGZ3FGZ4FGZ4FGZ5F
Công suất bàn cấp liệu (kW)0,150,20,450,450,650,65

Điểm khác biệt của dòng máy

Dao gạt mặt cong, sản lượng cao

Thiết kế dao gạt cong mở rộng vùng nghiền, vật liệu được đưa lên đều nên sản lượng và hiệu suất nghiền cùng tăng.

Ống gió vỏ xoắn không cản dòng

Vỏ xoắn hút gió tiếp tuyến giúp dòng khí trôi thuận, bột di động tốt hơn và tổng tiêu hao năng lượng giảm.

Bôi trơn bằng dầu loãng

So với bôi trơn mỡ, dầu loãng có lực cản nhỏ và nhiệt dầu thấp hơn, tuổi thọ vòng bi cao hơn, máy chạy tin cậy hơn.

Bộ phân loại lồng, không lọt hạt thô

Máy chọn bột dạng lồng hiệu suất cao cho độ chính xác phân cấp tốt, triệt tiêu hiện tượng lọt hạt thô vào thành phẩm.

Nguyên lý làm việc

Đá cục qua nghiền hàm hoặc nghiền búa tới cỡ vào, gầu tải lên phễu, máy cấp liệu rung điện từ rải đều vào buồng nghiền. Quạt hút đưa bột lên bộ phân loại lồng: hạt chưa đạt rơi lại buồng, hạt đạt theo khí vào cyclone tách bột, xả xuống thành sản phẩm. Khí sạch quay về quạt qua ống hồi, hệ vận hành vòng kín ở trạng thái áp suất cân bằng. Hơi nước sinh ra trong buồng được xả bớt qua van trên ống xả của quạt vào lọc túi, vừa giữ cân bằng gió vừa ngăn bụi.

Vật liệu nghiền phù hợp

  • Đá vôi, canxit, đôlômit, đá cẩm thạch
  • Thạch cao, barit, talc, cao lanh
  • Cốc dầu mỏ và bột than
  • Bột khoáng cho sơn, giấy, nhựa, vật liệu chống cháy

Câu hỏi thường gặp khi chọn máy

MTW khác MTM ở điểm nào?

MTW dùng bôi trơn dầu loãng, dao gạt cong, vỏ gió tiếp tuyến và bộ phân loại lồng nên sản lượng cao hơn (tới 50 t/h) và độ mịn ổn định hơn. MTM gọn và rẻ hơn cho quy mô nhỏ.

Cấp liệu tối đa bao nhiêu mm?

Tùy model từ dưới 30 mm đến dưới 50 mm; cỡ hạt càng đều thì sản lượng và tuổi thọ con lăn càng tốt.

Có phù hợp làm bột đá cho nhựa và sơn không?

Phù hợp với dải tới khoảng 400 mesh. Nếu cần 800 – 2.500 mesh nên dùng LUM hoặc SCM để kiểm soát cấp hạt chính xác hơn.

Hình ảnh thiết bị và công trường

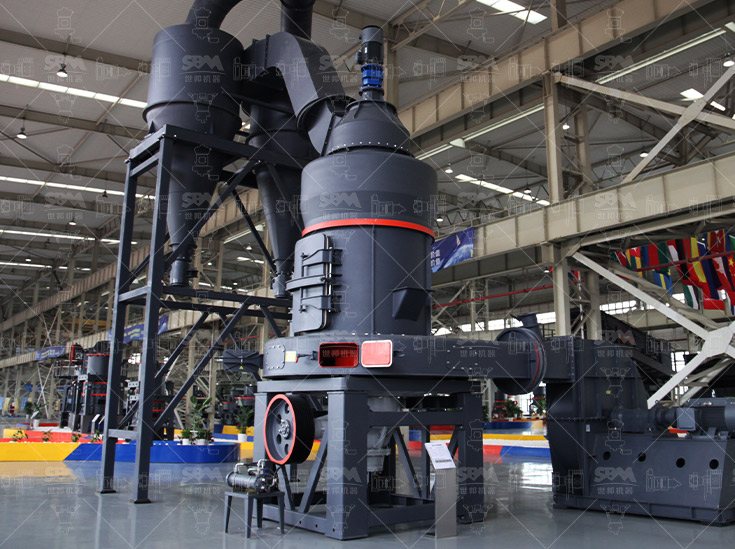

  • Máy nghiền châu Âu MTW - ảnh 2

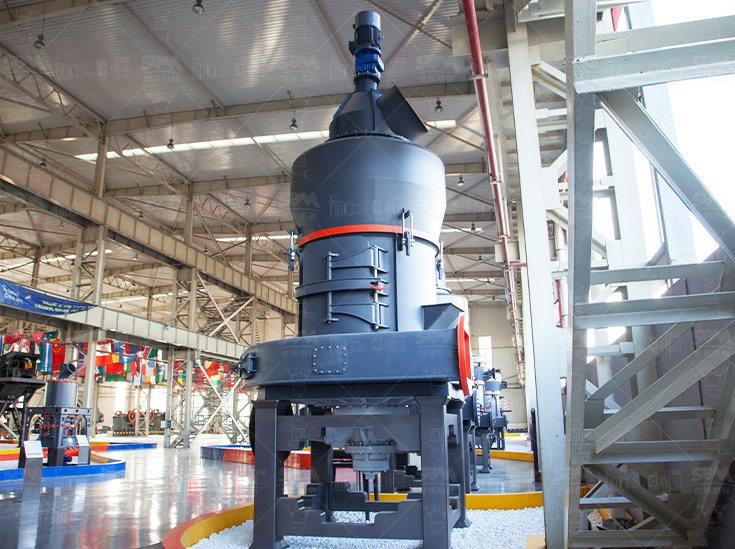

  • Máy nghiền châu Âu MTW - ảnh 3

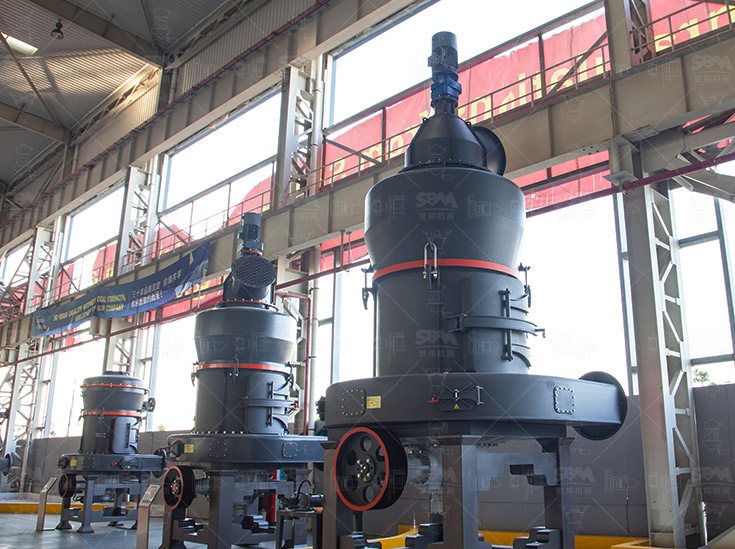

  • Máy nghiền châu Âu MTW - ảnh 4

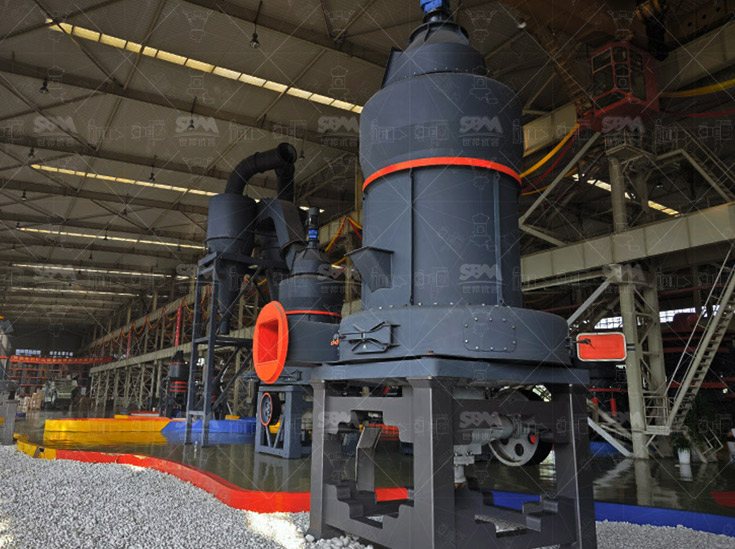

  • Máy nghiền châu Âu MTW - ảnh 5
