Nghiền vật liệu dễ chảy bằng máy nghiền — xử lý dính và vón

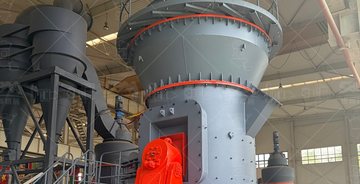

Đặc điểm và yêu cầu kỹ thuật

Vật liệu dễ chảy trong chế biến khoáng là những khoáng mềm, độ cứng Mohs 1 - 3, có xu hướng trượt và chảy đều khi khô. Bentonite với thành phần chính là montmorillonit có độ dẻo rất cao; chịu lực ép, nó bị miết và tạo lớp dính thay vì vỡ giòn. Talc, mica, canxit và barit cũng chảy tốt nhưng bám dính khi ẩm. Đặc điểm chung là khi độ ẩm vượt 6 - 8%, vật liệu bắt đầu vón cục, bám vào con lăn và vành nghiền, làm giảm hiệu quả nghiền.

Yêu cầu độ mịn phụ thuộc ứng dụng. Bentonite làm chất dính cho khuôn cát đúc cần 200 mesh tương đương 75 µm để trộn đều với cát và nước. Bentonite làm chất kết dính trong vê viên quặng sắt cần 200 - 325 mesh, tức khoảng 75 - 45 µm. Với talc, mica và canxit dùng cho sơn, nhựa, giấy, dải độ mịn trải rộng từ 325 đến 2500 mesh, tùy yêu cầu về độ trắng, độ bóng và độ phân tán.

Nguyên lý và quy trình

1. Vật liệu thô được sàng loại tạp và đập về cỡ vào máy nghiền, thường dưới 20 - 30 mm.
2. Kiểm tra độ ẩm: nếu trên 6%, sấy trước trong buồng đốt phụ hoặc dùng khí nóng sấy ngay trong buồng nghiền.
3. Máy cấp liệu rung định lượng đều, tránh dồn cục khiến buồng nghiền quá tải cục bộ.
4. Con lăn ép và chà vật liệu; luồng khí mạnh nâng hạt mịn lên bộ phân ly, hạt đủ mịn đi sang lốc thu, hạt thô rơi lại buồng nghiền.
5. Bột thành phẩm qua lọc túi để tách bụi mịn, sau đó vào xi lô và đóng bao. Vật liệu dẻo cần giám sát nhiệt độ và độ ẩm khí vào để không bị bết.

Điểm mấu chốt là dòng khí. Vật liệu dễ chảy cần luồng gió đủ mạnh để cuốn hạt mịn ra khỏi vùng ép, nếu không lớp bột mịn sẽ bị ép ngược lại và dính chặt vào vành nghiền. Sấy là công cụ trực tiếp để hạ độ ẩm về ngưỡng an toàn, nhưng phải tránh sấy quá nóng ở vật liệu có thể biến màu như talc có độ trắng cao.

Cấu hình thiết bị

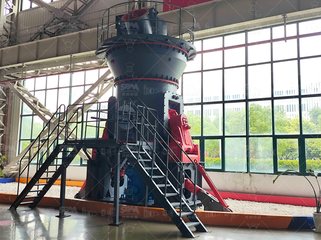

Với vật liệu độ ẩm ổn định dưới 6% và công suất khoảng 10 t/h, máy nghiền châu Âu MTW là lựa chọn tiết kiệm, dải 80 - 325 mesh điều chỉnh bằng biến tần và đường gió cong giúp giảm bám bột. Khi độ ẩm đầu vào dao động hoặc cần chạy liên tục, máy nghiền đứng LM có ưu thế rõ: luồng khí mạnh và cơ cấu ép lớp đệm giảm tiếp xúc trực tiếp giữa kim loại và vật liệu dẻo, nhờ đó hạn chế vón và bết.

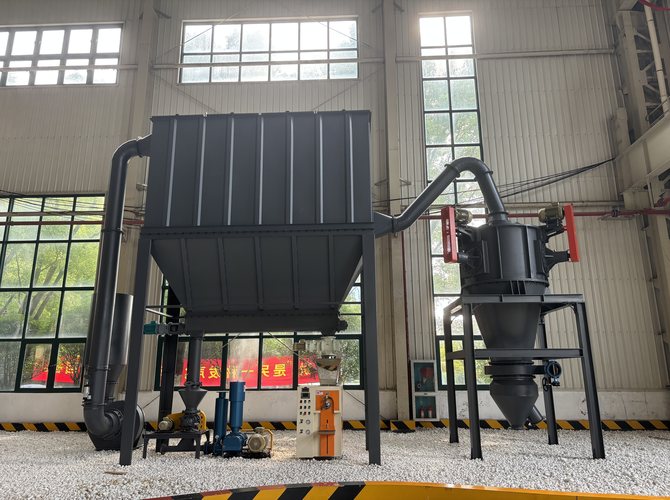

Phần phụ trợ cần chú ý hơn cả: phễu cấp liệu nên có thành dốc, tránh góc chết gây treo liệu; đường gió cần đủ lưu lượng để cuốn hạt mịn; lọc túi xung khí nén giữ cho khí tuần hoàn sạch, giảm ẩm tích tụ. Với vật liệu dẻo, bộ phân ly kiểu rotor cắt biên hạt ổn định hơn loại cánh tĩnh. Các dòng máy phù hợp có trong mục nghiền khoáng phi kim loại.

Câu hỏi thường gặp
