Máy nghiền đá vôi hoạt động thế nào: nguyên lý từng bước

Máy nghiền đá vôi hoạt động thế nào — giải thích nguyên lý từng bước

Nguyên lýNghiền lớp vật liệu

Tốc độ mâm25 - 35 vòng/phút

Áp lực con lăn> 50 MPa

Tốc độ vành gió40 - 80 m/s

Cỡ hạt vào≤ 40 - 50 mm

Đặc điểm và yêu cầu kỹ thuật của nguyên lý nghiền lớp

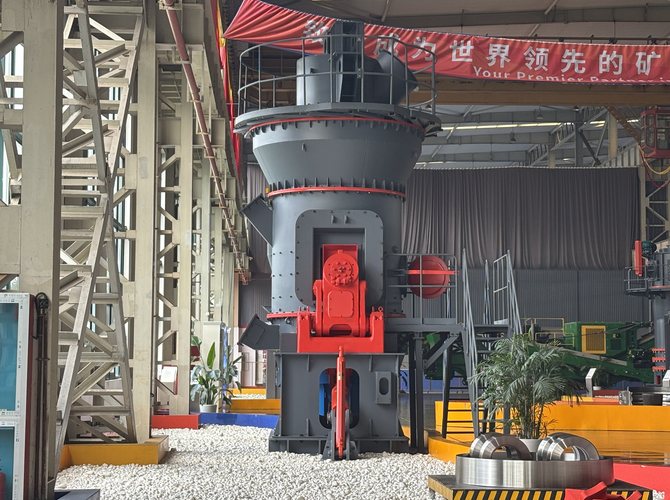

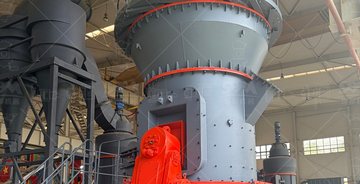

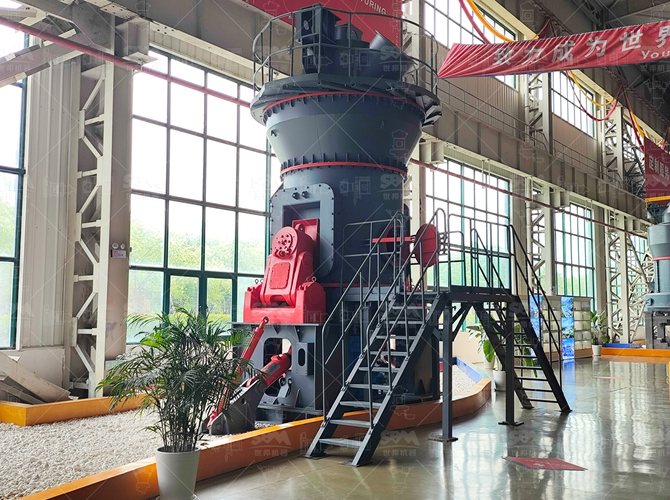

Máy nghiền đá vôi hiện đại — điển hình là máy nghiền đứng LM — không nghiền bằng cách đập hạt vào tấm kim loại. Vật liệu được giữ thành một lớp dày 30 - 80 mm trên mâm, con lăn ép lên lớp đó, và hạt vỡ tại các điểm tiếp xúc giữa các hạt với nhau. Đá vôi có độ cứng Mohs 3 - 4 nên dễ tạo lớp đệm; đây chính là lý do nghiền lớp hiệu quả với vật liệu này.

Cách nghiền này khác hẳn máy bi truyền thống, nơi bi rơi từ độ cao đập vào vật liệu. Nghiền lớp tập trung lực đúng chỗ cần thiết, ít sinh nhiệt thừa và ít mài mòn tấm lót. Tuy nhiên nó đòi hỏi giữ được chiều dày lớp ổn định: quá mỏng thì con lăn chạm mâm, quá dày thì áp lực không truyền tới hạt.

Năm bước hoạt động chính

Cấp liệu: đá đã đập về dưới 40 - 50 mm rơi qua cửa nạp xuống tâm mâm quay.
Ép nghiền: mâm quay 25 - 35 vòng/phút, lực ly tâm đẩy vật liệu ra vùng con lăn; hệ thủy lực ép con lăn với áp lực trên 50 MPa làm hạt vỡ trong lớp đệm.
Sấy và nâng: khí nóng vào qua vành gió đạt tốc độ 40 - 80 m/s, vừa sấy vừa nâng hạt đã nghiền lên phía trên; hạt quá lớn rơi trở lại mâm.
Phân ly: dòng khí mang hạt vào bộ phân ly rotor; hạt đủ mịn qua khe cánh đi tiếp, hạt thô bị bắn về mâm nghiền lại, tạo thành tải tuần hoàn.
Thu bột: hạt đạt cỡ theo ống gió sang lốc tách ly tâm và lọc túi vải, thu thành bột khô rồi đưa về xi lô.

Một cơ chế phụ nhưng quan trọng là tách sắt. Mảnh kim loại lẫn trong đá bị đẩy ra mép mâm rồi rơi vào cửa xả xỉ, không đi qua bộ phân ly. Nếu bỏ qua cửa xả này, kim loại sẽ va vào con lăn vành nghiền và gây hỏng nặng chỉ sau một lần gặp sắt.

Thông số nguyên lý và tác động khi thay đổi
Thông số	Giá trị thường dùng	Tăng lên thì	Giảm đi thì
Áp lực nghiền	> 50 MPa	Hạt vỡ đều, nhưng dễ rung	Máy non tải, sản phẩm thô
Tốc độ bộ phân ly	Theo độ mịn	Sản phẩm mịn hơn, năng suất giảm	Sản phẩm thô hơn
Lưu lượng gió	Theo cột áp hệ thống	Nâng hạt tốt, tăng tải quạt	Hạt ứ trong buồng
Nhiệt độ khí ra	70 - 95°C	Tốn nhiên liệu	Ngưng ẩm, bột ẩm lại
Tải tuần hoàn	150 - 350%	Điện năng tăng	Sản phẩm còn thô

Cấu hình thiết bị theo nguyên lý

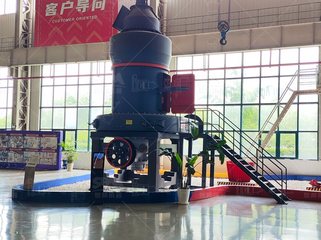

Các máy khác nhau chia sẻ cùng nguyên lý nhưng chi tiết khác nhau. Máy nghiền đứng LM dùng mâm quay và hai tới bốn con lăn ép, phù hợp dây lớn và vật liệu ẩm. Máy châu Âu MTW thì con lăn ép vật liệu vào vành nghiền cố định rồi khí đưa hạt lên bộ phân ly, hợp với dây vừa và nhỏ. Máy kiểu Raymond MTM dùng con lăn treo ép vào vành, đơn giản và dễ vận hành cho đá vôi đã đập nhỏ. Máy nghiền đứng siêu mịn LUM thêm cấp phân ly mịn để đạt cỡ hạt dưới 30 µm.

Thiết bị phụ trợ phải khớp với nguyên lý: quạt hút đủ cột áp để mang hạt đi xa, lốc tách thu phần lớn sản phẩm, lọc túi vải giữ hạt mịn, và hệ PLC giữ ba thông số cấp liệu - gió - áp lực luôn cân nhau. Khi một thông số lệch, hiện tượng thường thấy là độ mịn dao động hoặc máy rung.

Kinh nghiệm đọc máy đang chạy

Máy rung mạnh thường do lớp vật liệu quá mỏng hoặc áp lực quá cao, không phải do đá cứng.
Sản phẩm mịn hơn mong đợi kèm năng suất tụt là dấu hiệu tải tuần hoàn cao, nên tăng lưu lượng gió hoặc giảm tốc phân ly.
Nhiệt độ khí ra tụt là cảnh báo sớm nhất của nguy cơ ngưng ẩm và bụi bám túi lọc, cần xử lý ngay.

Câu hỏi thường gặp

Máy nghiền đá vôi nghiền bằng cách nào, ép hay đập?

Máy nghiền đứng nghiền bằng cách ép và chà lớp vật liệu giữa con lăn và mâm. Hạt không bị đập trực tiếp bằng kim loại mà vỡ tại các điểm tiếp xúc giữa các hạt trong lớp đệm, nhờ đó ít mài mòn và tiết kiệm năng lượng hơn kiểu đập.

Bộ phân ly quyết định độ mịn như thế nào?

Bộ phân ly rotor quay ở tốc độ điều khiển được, đóng vai trò cắt cỡ. Hạt đủ mịn đi qua khe cánh theo dòng khí thành sản phẩm, hạt thô bị bắn trở lại mâm nghiền. Tăng tốc rotor làm điểm cắt nhỏ lại, sản phẩm mịn hơn nhưng năng suất giảm.

Vì sao máy vẫn cần vành gió nếu đã có con lăn ép?

Vành gió cấp luồng khí tốc độ cao quanh mâm để nâng hạt đã nghiền lên bộ phân ly, đồng thời mang nhiệt sấy vào buồng. Không có luồng khí đúng, hạt mịn ứ lại trong buồng, tải tuần hoàn tăng và nhiệt độ đầu ra tụt gây ngưng ẩm.

Tải tuần hoàn là gì và bao nhiêu là hợp lý?

Tải tuần hoàn là lượng hạt thô bị bộ phân ly trả về mâm nghiền, tính theo phần trăm lượng cấp liệu mới. Mức hợp lý thường 150 - 350%. Quá thấp thì sản phẩm còn thô, quá cao thì điện năng tăng và máy dễ rung.
