Thư viện ảnh máy nghiền đá vôi — đọc cấu tạo qua từng bộ phận

Đặc điểm và yêu cầu kỹ thuật

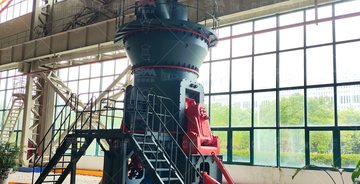

Máy nghiền đá vôi kiểu đứng trông đồ sộ nhưng thực chất chỉ là sáu cụm chính: cấp liệu, mâm nghiền và cụm con lăn, vành gió, bộ phân ly, hệ thủy lực ép con lăn, cùng cụm truyền động và trạm dầu. Mọi ảnh thiết bị, dù chụp toàn máy hay cận cảnh, đều có thể quy về các cụm này.

Đá vôi có độ cứng thấp nên mâm nghiền và con lăn không cần lực ép quá lớn, nhưng vẫn phải theo dõi mòn mặt làm việc. Phần khó quan sát nhất trong ảnh là vành gió và đường khí, trong khi đây lại là chỗ hay gây lỗi cỡ hạt khi bị mòn hoặc tắc.

Nguyên lý và quy trình

1. Cụm cấp liệu ở đỉnh máy nhìn thấy dạng vành rót và ống dẫn vật liệu xuống tâm mâm.

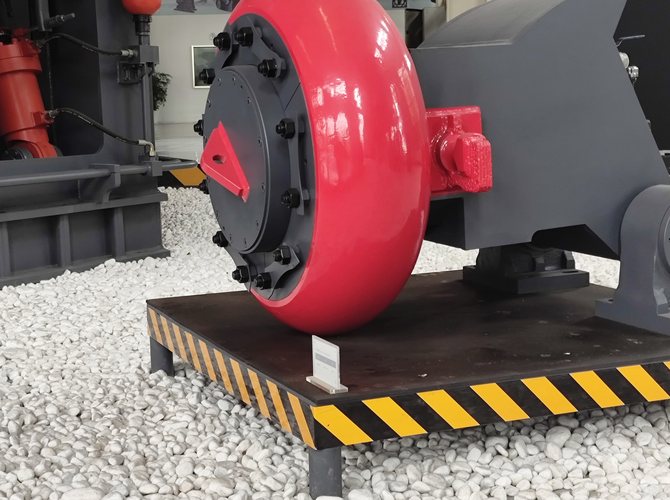

2. Mâm nghiền nằm ngang, phía trên là các con lăn được ép xuống bằng cụm thủy lực.
3. Vành gió bao quanh mâm, phân bố khí nóng đi lên men theo vành máy.
4. Bộ phân ly kiểu rotor đặt trên buồng nghiền, điều chỉnh bằng biến tần để chọn cỡ hạt.
5. Đường ống gió dẫn bột lên cyclone và lọc túi vải, hai thiết bị này thường đứng kế bên trong ảnh toàn dây.
6. Trạm dầu và tủ điện thường nằm tách riêng, không nhìn thấy cụm nghiền trong ảnh chụp thân máy.

Khi xem ảnh để đối chiếu máy thực tế, nên chụp bổ sung cận cảnh bộ phân ly, chân vành gió và mặt con lăn, vì đó là ba chỗ quyết định tình trạng vận hành mà ảnh toàn cảnh không thể hiện được.

Cấu hình thiết bị

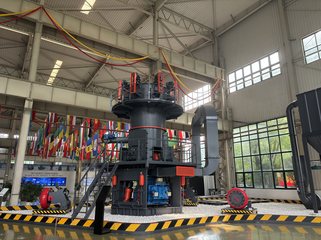

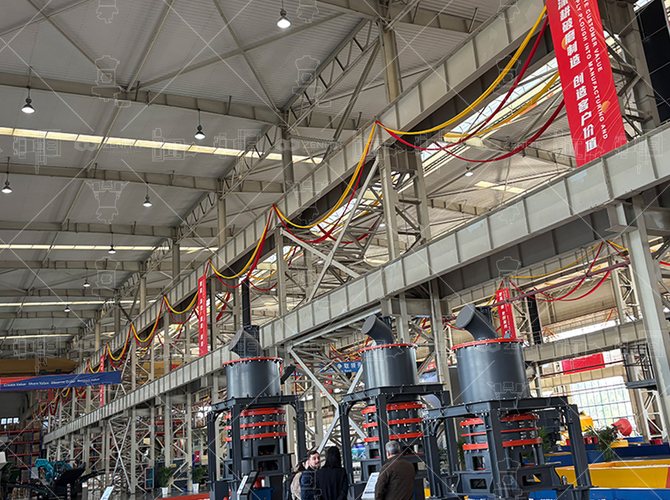

Khi đọc ảnh một dây hoàn chỉnh, nên lần theo dòng vật liệu: phễu và cấp liệu ở đầu, buồng nghiền ở giữa, cyclone và lọc túi vải ở cuối, quạt hút đặt sau lọc túi. Cách lần theo dòng chảy này giúp phát hiện ngay thiếu khâu nào trong bố trí.

Với máy nghiền đứng LM, ảnh thường cho thấy bốn con lăn trên mâm lớn và cụm lật con lăn ra ngoài để bảo dưỡng. Với máy châu Âu MTW, ảnh thường là cụm con lăn treo lò xo và bộ phân ly đặt trên đỉnh. Hai họ máy có bố cục khác nhau nên khi so ảnh cần chú ý cách treo con lăn và đường khí, chứ không chỉ so kích thước thùng máy.
