Máy nghiền đá vôi cực mịn micron: chọn thiết bị theo D97

Q: Bột đá vôi cực mịn micron dùng cho ngành nào?

Chủ yếu là nhựa PVC và masterbatch, sơn và chất phủ, giấy tráng, cao su, keo trám và mastic. Các ngành này cần D97 từ khoảng 45 µm xuống 5 µm để tăng độ trắng, giảm co ngót và cải thiện độ phân tán.

Q: Muốn đạt D97 khoảng 10 µm thì chọn máy nào?

Dải này tương ứng khoảng 1250 mesh. Máy châu Âu MTW hoặc máy nghiền đứng LM xử lý được với phân ly điều chỉnh bằng biến tần. Chỉ khi cần dưới 5 µm mới buộc phải dùng máy đứng siêu mịn LUM hoặc máy siêu mịn SCM.

Q: Vì sao bột càng mịn thì điện năng mỗi tấn càng cao?

Ở cỡ micromet, phần lớn điện năng dùng để tách hạt mịn khỏi hạt thô chứ không phải để phá vỡ hạt mới. Hạ D97 từ 45 µm xuống 10 µm có thể làm điện năng riêng tăng gần gấp đôi, nên phải chốt đúng độ mịn đích khi đặt máy.

Q: Nghiền đá vôi micron có cần thiết bị sấy riêng không?

Nếu độ ẩm đầu vào dưới 3% thì không cần. Đá vôi khai thác ngoài trời thường ẩm 2 - 5%; máy nghiền đứng LM và LUM dùng khí nóng sấy ngay trong buồng nghiền, nên chỉ những dây ẩm vượt 10 - 15% mới cần sấy sơ bộ.

Máy nghiền đá vôi cực mịn micron — chọn thiết bị theo D97

Vật liệu đầu vàoĐá vôi, calcite trắng

Cỡ hạt cấp liệu≤ 10 - 40 mm

Độ mịn sản phẩmD97 45 - 5 µm

Độ ẩm đầu vào≤ 3% khô

Quy mô dây0,5 - 45 t/h

Đặc điểm và yêu cầu kỹ thuật

Đá vôi đem nghiền cực mịn phải là loại sạch, CaCO₃ từ 95% trở lên, độ cứng Mohs 3 - 4. Chính độ mềm này khiến lực ép lớp phát huy tác dụng: con lăn ép vật liệu thành tầng đệm mỏng rồi tách hạt theo mặt yếu, tiết kiệm năng lượng hơn hẳn kiểu đập vỡ bằng bi. Nhưng mềm không có nghĩa là dễ. Khi hàm lượng thạch anh tự do vượt 4 - 5%, độ mài mòn tăng vọt và chi phí lót nghiền leo nhanh.

Ba thông số cần chốt trước khi chọn máy: D97 đích, tỷ lệ hạt dưới 2 µm nếu có yêu cầu, và sản lượng theo giờ ở đúng độ mịn đó. Cỡ hạt cấp liệu nên giữ dưới 10 mm cho dải siêu mịn và dưới 40 mm cho dải 325 mesh. Độ ẩm đầu vào lý tưởng dưới 3%; vượt 5% thì hạt mịn bắt đầu dính và bít bộ phân ly.

Nguyên lý và quy trình

Đá vôi qua đập hàm về dưới 30 mm, sau đó đập mịn về dưới 10 mm và sàng bỏ tạp chất sắt.
Liệu khô được gom vào bin, cấp đều vào buồng nghiền bằng vít định lượng có biến tần.
Con lăn ép lớp trên mâm quay, phá vỡ hạt dần theo cấp; hạt thô rơi về tâm mâm, hạt mịn được luồng khí nâng lên.
Bộ phân ly kiểu rotor quay tốc độ cao cắt đúng biên hạt; hạt quá cỡ quay lại mâm nghiền theo vòng kín.
Bột đạt cỡ theo ống gió sang lốc thu bụi và lọc túi vải, gom về xi lô kín rồi đóng bao hoặc nạp xe bồn.

Với dây cần độ trắng cao, nên chọn buồng nghiền không có vòng bi trong vùng tiếp xúc bột để hạn chế nhiễm sắt, đồng thời đặt thiết bị đo cấp hạt ngay sau bộ phân ly nhằm phát hiện sớm đuôi hạt thô khi đổi mẻ liệu.

Chọn máy theo cấp mịn đích và sản lượng
Cấp mịn đích	Máy gợi ý	Cỡ hạt cấp liệu	Sản lượng	Động cơ chính
D97 45 - 30 µm (325 - 500 mesh)	MTW hoặc LM	≤ 30 - 40 mm	3 - 60 t/h	55 - 500 kW
D97 25 - 10 µm (600 - 1250 mesh)	MTW6X hoặc LM	≤ 15 - 30 mm	3 - 25 t/h	90 - 220 kW
D97 10 - 5 µm (1250 - 2500 mesh)	SCM	≤ 15 mm	0,5 - 12 t/h	90 - 160 kW
Dưới 5 µm, cần nhiều hạt < 2 µm	LUM đứng siêu mịn	≤ 10 mm	5,5 - 12 t/h	220 - 280 kW

Cấu hình thiết bị

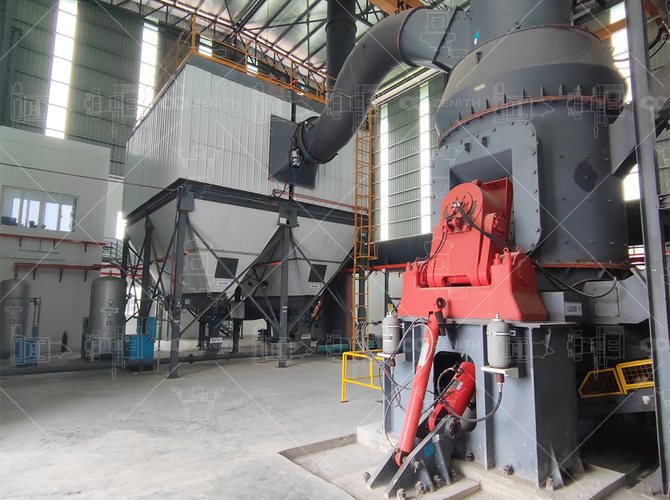

Nguyên tắc xếp máy theo tầng rất rõ. Dây từ 20 t/h trở lên, mục tiêu quanh 325 mesh cho phối liệu và chất độn, nên lấy máy nghiền đứng LM làm máy chính vì vừa nghiền vừa sấy, cụm con lăn lật ra ngoài khi thay thế và hai con lăn đối xứng vẫn gánh được 60 - 70% năng suất trong lúc sửa. Dây 3 - 25 t/h, vốn vừa phải, dải 45 - 10 µm thì máy châu Âu MTW hoặc MTW6X là điểm cân bằng tốt giữa giá và chất lượng bột.

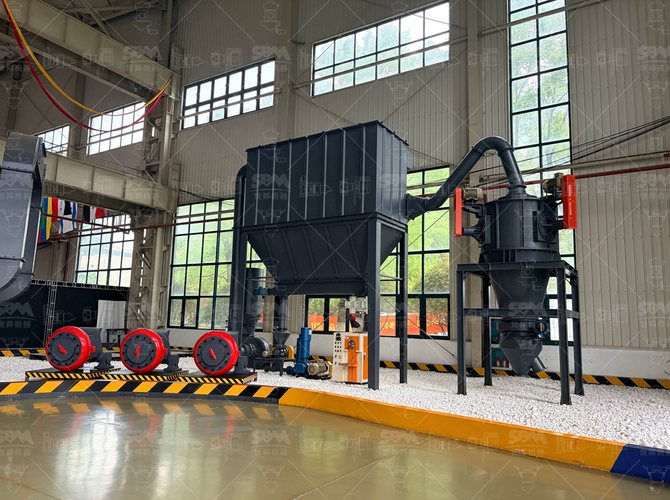

Muốn xuống dưới 10 µm với phân bố hạt hẹp, máy siêu mịn SCM thường là lựa chọn kinh tế nhất; còn dây cần tỷ lệ hạt dưới 2 µm cao cho nhựa kỹ thuật và sơn cao cấp thì máy đứng siêu mịn LUM cho độ ổn định tốt hơn nhờ phân ly nhiều rotor và điều khiển tải tự động. Phần phụ trợ đừng xem nhẹ: quạt hút đủ cột áp cho chiều dài ống, lốc ly tâm thu phần lớn thành phẩm, lọc túi xung khí nén giữ bụi dưới ngưỡng cho phép, và cụm PLC liên động cấp liệu với nhiệt độ khí vào.

Kinh nghiệm từ dây đã chạy

Một dây mục tiêu D97 khoảng 10 µm muốn nhảy xuống 5 µm phải giảm sản lượng gần một nửa; nếu hợp đồng ghi sản lượng ở 10 µm mà giao hàng ở 5 µm thì lỗ ngay từ tấn đầu.
Nhóm lót nghiền chống mài mòn là chi phí ẩn lớn nhất khi đá lẫn thạch anh; nên thử mẫu để đo độ mài mòn trước khi chốt vật liệu lót.
Với bột dùng cho nhựa, cần tính cả công đoạn tráng bề mặt bằng axit stearic sau nghiền để bột không vón và phân tán tốt trong PVC.

Câu hỏi thường gặp

Bột đá vôi cực mịn micron dùng cho ngành nào?

Chủ yếu là nhựa PVC và masterbatch, sơn và chất phủ, giấy tráng, cao su, keo trám và mastic. Các ngành này cần D97 từ khoảng 45 µm xuống 5 µm để tăng độ trắng, giảm co ngót và cải thiện độ phân tán.

Muốn đạt D97 khoảng 10 µm thì chọn máy nào?

Dải này tương ứng khoảng 1250 mesh. Máy châu Âu MTW hoặc máy nghiền đứng LM xử lý được với phân ly điều chỉnh bằng biến tần. Chỉ khi cần dưới 5 µm mới buộc phải dùng máy đứng siêu mịn LUM hoặc máy siêu mịn SCM.

Vì sao bột càng mịn thì điện năng mỗi tấn càng cao?

Ở cỡ micromet, phần lớn điện năng dùng để tách hạt mịn khỏi hạt thô chứ không phải để phá vỡ hạt mới. Hạ D97 từ 45 µm xuống 10 µm có thể làm điện năng riêng tăng gần gấp đôi, nên phải chốt đúng độ mịn đích khi đặt máy.

Nghiền đá vôi micron có cần thiết bị sấy riêng không?

Nếu độ ẩm đầu vào dưới 3% thì không cần. Đá vôi khai thác ngoài trời thường ẩm 2 - 5%; máy nghiền đứng LM và LUM dùng khí nóng sấy ngay trong buồng nghiền, nên chỉ những dây ẩm vượt 10 - 15% mới cần sấy sơ bộ.
