Công nghệ nghiền đá vôi hiện đại: khô, kín và tự động hóa

Phương phápNghiền khô, mạch kín

Dải độ mịn100 - 1500 mesh

Bụi đầu raDưới 10 - 20 mg/Nm³

Điều khiểnPLC, liên động toàn dây

Tiết kiệm điện30 - 40% so máy bi

Đặc điểm và yêu cầu kỹ thuật

Đá vôi mềm, giòn và dễ vỡ nên tạo hạt mịn không khó. Cái khó là ra bột đúng cỡ mà không nghiền quá mức, vì nghiền dư vừa tốn điện vừa làm hẹp phân bố cỡ hạt theo hướng bất lợi. Công nghệ hiện đại giải bài toán này bằng mạch kín: hạt đạt cỡ đi ra, hạt thô quay lại, nhờ đó giảm lớp bột mịn đệm trên mâm nghiền và giữ hiệu suất cao.

Về chỉ tiêu, dây hiện đại thường chốt bốn thông số độ mịn: cỡ danh nghĩa theo mesh, cặn sàng cho phép, chỉ tiêu D90 hoặc D97 và độ nhạy của công đoạn sau với hạt siêu mịn. Ví dụ dây bột cho phụ gia trát không tối ưu giống dây bột cho khử lưu huỳnh, dù cùng nguyên liệu đá vôi. Chốt đúng bốn thông số này tránh chọn máy quá lớn hoặc quạt quá nhỏ.

Nguyên lý và quy trình

Nhận đá và đập sơ cấp, thứ cấp, đưa cỡ liệu về ngưỡng máy nghiền yêu cầu, thường dưới 30 - 50 mm.
Ổn định liệu qua phễu đệm, định lượng bằng cấp liệu rung hoặc vít có biến tần.
Nghiền trong buồng con lăn mâm; luồng khí nâng hạt lên bộ phân ly động đặt phía trên.
Bộ phân ly cắt cỡ hạt, hạt đạt sang lốc thu bụi và lọc túi, hạt thô quay lại nghiền.
Bột về xi lô, đóng bao hoặc nạp xe bồn, toàn bộ đường ống chạy âm áp để không phát bụi.

Ở đây bộ phân ly thực sự là điểm điều khiển trung tâm. Chỉ cần chỉnh tốc độ rotor là đổi được cỡ hạt sản phẩm, nhưng tốc độ và lưu lượng khí phải khớp nhau. Khí quá mạnh sẽ cuốn hạt thô lọt qua, khí quá yếu thì hạt mịn quay lại nghiền thừa và làm tăng điện năng.

Vai trò các cụm trong dây khô kín
Công đoạn	Thiết bị	Vai trò	Chỉ tiêu cần theo dõi
Cấp liệu	Cấp liệu rung, biến tần	Giữ tải ổn định	Dao động tải dưới 5%
Nghiền	Máy đứng LM, LUM	Ép vật liệu thành lớp đệm	Dao động, nhiệt ổn trục
Phân ly	Bộ phân ly động nhiều rotor	Cắt cỡ hạt chính xác	Cặn sàng, D97
Thu bụi	Lốc ly tâm, lọc túi xung khí nén	Thu sản phẩm, xử lý khí	Bụi dưới 10 - 20 mg/Nm³
Điều khiển	Tủ PLC liên động	Giữ dây trong cửa sổ ổn định	Dòng động cơ, nhiệt độ, áp

Cấu hình thiết bị

Với dây quy mô lớn và liệu ẩm theo mùa, máy nghiền đứng LM là hạt nhân vì tích hợp sấy, nghiền và phân ly trong một cụm, diện tích chỉ khoảng một nửa so với máy bi cùng công suất. Khi sản phẩm cần siêu mịn 600 - 1500 mesh, máy nghiền đứng siêu mịn LUM với bộ phân ly nhiều rotor cho phép chỉnh phân bố cỡ hạt chặt hơn, phù hợp chất độn cao cấp và vật liệu chuyên dụng.

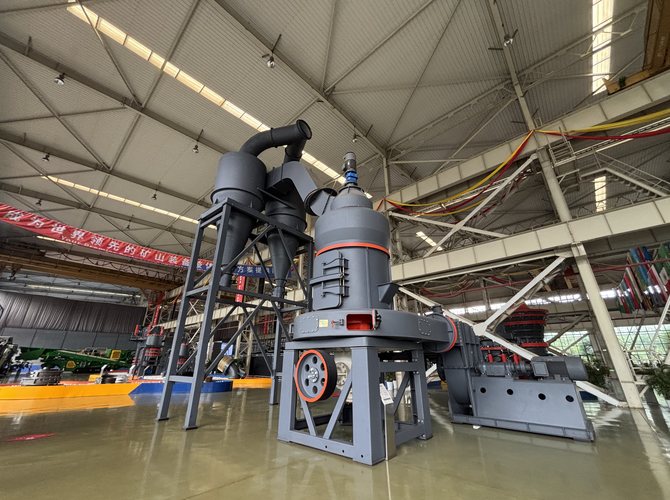

Với dây 5 - 25 t/h, máy châu Âu MTW vẫn giữ được hiệu quả nhờ bộ phân ly kiểu lồng và cánh xoáy cong. Máy nghiền siêu mịn SCM phục vụ nhu cầu dưới 20 mm cấp liệu ở dải 325 - 2500 mesh. Điểm chung của công nghệ hiện đại là phần phụ trợ phải cân bằng: quạt đủ cột áp, đường ống ngắn và ít gấp, lọc túi không quá nhỏ gây tăng trở lực, và kín khí tốt để tránh khí giả làm lệch áp toàn hệ.

Kinh nghiệm triển khai

Một dây bột siêu mịn ở miền Bắc đạt 600 - 1500 mesh bằng mạch khô kín máy nghiền đứng, tiết kiệm trên 150.000 tấn nước mỗi năm và giảm khoảng 35% năng lượng so với phương án ướt ban đầu.
Hạt ẩm gây dính buồng nghiền và làm mờ chỉ tiêu cặn sàng; nên dự phòng đường khí nóng dù mùa khô liệu có vẻ đủ khô.
Kín khí là mục kiểm tra bắt buộc khi nghiệm thu. Rò khí giả qua van, cửa kiểm tra và đầu xả bột làm bộ phân ly mất ổn định, dễ bị chẩn đoán nhầm là lỗi máy.
Nhớ bố trí tách kim loại trước máy nghiền, nhất là khi sản phẩm là chất độn trắng, vì sắt vụn từ công đoạn đập làm hỏng mặt nghiền và làm bẩn bột.

Câu hỏi thường gặp

Vì sao công nghệ nghiền khô được ưu tiên cho đá vôi?

Đá vôi thường cần bột khô để đóng bao hoặc trộn trực tiếp, nên nghiền khô bỏ luôn công đoạn tách nước và sấy bùn. Mạch khô cũng đơn giản hơn, ít thiết bị, tiết kiệm nước và diện tích, đặc biệt hợp vùng khan nước.

Bộ phân ly động có vai trò gì trong dây nghiền?

Nó là bộ phận quyết định cỡ hạt cuối cùng. Bộ phân ly chỉnh tốc độ rotor để cắt đúng biên hạt, giữ hạt thô quay lại nghiền và cho hạt đạt đi ra. Chỉnh sai bộ phân ly thì hoặc cặn sàng cao, hoặc nghiền dư và tốn điện.

Dây nghiền khô có đạt được cỡ siêu mịn không?

Có. Với máy nghiền đứng siêu mịn và bộ phân ly nhiều rotor, dây khô sản xuất được bột 600 mesh, 800 mesh, thậm chí trên 1250 mesh, cỡ hạt điều chỉnh theo nhu cầu. Chất lượng đủ cho chất độn cao cấp, sơn và vật liệu chuyên dụng.

Làm sao kiểm soát bụi trong dây nghiền khô?

Thiết kế đường ống kín hoàn toàn, hút âm áp và đặt lọc túi xung khí nén ở các điểm phát bụi như cửa máy, bộ phân ly và đầu đóng bao. Dây hiện đại giữ nồng độ bụi ở đầu ra dưới 10 - 20 mg/Nm³, đáp ứng quy định khí thải nghiêm.
