Nhà sản xuất dây chuyền nghiền đá: tiêu chí chọn đối tác

Vật liệu phổ biếnĐá vôi, barit, fenspat, thạch anh

Cỡ hạt cấp liệu≤ 50 mm

Độ mịn điều chỉnh80 - 2500 mesh

Quy mô dây1 - 500 TPD

Phạm vi giaoThiết kế, EPC, chạy thử

Đặc điểm và yêu cầu kỹ thuật

Một dây chuyền nghiền đá hoàn chỉnh gồm bốn khối chức năng: khối đập thô, khối nghiền mịn, khối phân ly và thu bụi, khối xuất bột. Nhà sản xuất có năng lực phải đảm bảo bốn khối này cân bằng công suất với nhau, vì chỉ cần một khâu yếu hơn phần còn lại là cả dây bị ghìm năng suất. Ví dụ, đập thô chỉ đạt 20 t/h trong khi máy nghiền mịn thiết kế 25 t/h thì thực tế dây chỉ chạy ở mức 20 t/h.

Vật liệu đầu vào rất khác nhau về độ cứng và độ mài mòn: đá vôi Mohs 3 - 4 dễ nghiền, barit Mohs 3 - 3,5 nhưng tỷ trọng cao đòi hỏi công suất quạt lớn hơn, fenspat và thạch anh Mohs 6 - 7 làm phụ tùng mòn nhanh. Nhà sản xuất nghiêm túc luôn yêu cầu mẫu đá thật để chạy thử trước khi chốt cấu hình, thay vì dùng số liệu chung cho mọi loại nguyên liệu.

Nguyên lý và quy trình

Khảo sát mỏ và mặt bằng: xác định loại đá, cỡ khối lớn nhất, độ ẩm thay đổi, diện tích nhà xưởng và khoảng trống dưới mái.
Lấy mẫu đá gửi phòng thí nghiệm, chạy nghiền thử để ghi nhận chỉ số Bond và cỡ hạt thành phẩm đạt được.
Thiết kế sơ đồ công nghệ và bố trí thiết bị, tính tải điện, lưu lượng gió và đường kính ống theo từng khâu.
Chế tạo máy chính, tủ điện PLC, thiết bị phụ và gia công kết cấu thép, kiểm tra chất lượng trước khi xuất xưởng.
Lắp đặt tại công trường, chạy thử không tải rồi có tải, hiệu chỉnh độ mịn và bàn giao kèm đào tạo vận hành.

Trong suốt quá trình, hồ sơ kiểm tra chất lượng và biên bản chạy thử là căn cứ để nghiệm thu. Khách hàng nên yêu cầu ghi rõ tiêu chí đạt: năng suất giờ, phần trăm lọt sàng ở cỡ hạt mục tiêu và độ ẩm thành phẩm.

Phạm vi công việc theo hình thức giao
Hạng mục	Mua máy lẻ	Trọn gói EPC	Ghi chú
Thiết kế sơ đồ công nghệ	Không	Có	Bao gồm cân bằng tải
Chế tạo máy chính	Có	Có	Đồng bộ chủng loại
Thiết kế tủ điện PLC	Không	Có	Liên động toàn dây
Chạy thử có tải	Theo thỏa thuận	Có	Cam kết năng suất
Đào tạo vận hành	Không	Có	Kèm tài liệu

Cấu hình thiết bị

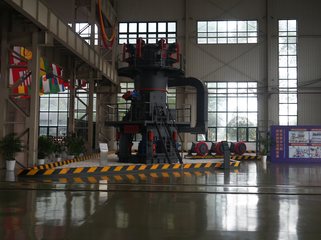

Tùy quy mô, một nhà sản xuất đủ năng lực sẽ đề xuất được nhiều phương án trên cùng mặt bằng. Dây nhỏ 1 - 5 t/h cho đá vôi, barit thường dùng máy nghiền kiểu Raymond MTM hoặc máy châu Âu MTW; dây 10 - 60 t/h dùng máy nghiền đứng LM để đạt suất tiêu hao điện thấp; dây cần bột siêu mịn trên 800 mesh dùng SCM hoặc LUM.

Ngoài máy chính, danh mục thiết bị phụ phải khớp chủng loại: máy đập hàm hoặc đập búa cho khâu thô, cấp liệu rung định lượng có biến tần, gầu nâng và vít tải kín, quạt hút lưu lượng lớn, lốc tách ly tâm, lọc túi vải xung khí nén, hệ khí nén và hệ điện điều khiển. Việc đồng bộ chủng loại giúp phụ tùng thay thế dùng chung mã, giảm số mặt hàng dự trữ.

Kinh nghiệm từ dây đã chạy

Yêu cầu bảng thử nghiệm mẫu trên chính loại đá của mỏ mình, không nhận số liệu năng suất chung cho mọi vật liệu.
Đọc kỹ phương án bố trí mặt bằng: đường ống gió càng dài và nhiều gấp khúc, cột áp quạt càng phải lớn, dễ phát sinh chi phí điện.
Xác nhận tủ điện dùng điện áp và tần số địa phương, đồng thời có chế độ chạy dự phòng khi mất điện lưới.
Thỏa thuận danh mục phụ tùng hao mòn kèm mã hàng và thời gian giao, tránh phải chờ nhập khẩu khi con lăn đã mòn.

Câu hỏi thường gặp

Đặt dây chuyền nghiền đá trọn gói khác gì mua lẻ máy nghiền?

Mua lẻ máy thì nhà máy tự lo cân bằng công suất, tính gió, chọn quạt và đường ống, dễ lệch cấu hình khiến máy không đạt năng suất. Đặt trọn gói EPC bên cung cấp chịu trách nhiệm từ thiết kế bố trí, chế tạo tủ điện, chạy thử có tải tới đào tạo vận hành, nên một đầu mối chịu trách nhiệm hiệu suất.

Trước khi ký hợp đồng nên yêu cầu nhà sản xuất làm gì?

Nên gửi mẫu đá của chính mỏ mình để chạy thử trên máy thí nghiệm, lấy kết quả độ mịn, năng suất và suất điện năng trên tấn làm căn cứ ràng buộc. Có số liệu thử mẫu rồi mới đàm phán bảo đảm hiệu suất trong hợp đồng.

Thiết kế bố trí nhà xưởng có quan trọng với dây nghiền đá không?

Có. Bố trí cấp liệu, nghiền, thu bụi và xuất bột ảnh hưởng trực tiếp tới chiều dài đường ống gió, tổn thất cột áp và diện tích nhà xưởng. Thiết kế gọn giúp giảm chiều cao công trình và giảm quãng vận chuyển nội bộ.

Làm sao đánh giá phụ tùng thay thế của nhà sản xuất?

Đề nghị ban hành danh mục phụ tùng theo cụm cùng thời gian giao hàng cam kết. Con lăn, vành nghiền, tấm lót và túi vải là những chi tiết hao mòn chủ yếu, nên có mã vật tư rõ ràng để đặt lại nhanh.
