Hình ảnh thực tế máy nghiền đá vôi: đọc đúng bộ phận

Loại máy minh họaMáy nghiền đứng LM, MTW

Cụm chínhMâm, con lăn, phân ly

Hệ phụ trợLốc thu bụi, lọc túi vải

Độ mịn điển hình80 - 325 mesh

Vật liệuĐá vôi, canxit

Đặc điểm và yêu cầu kỹ thuật

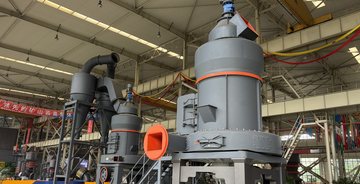

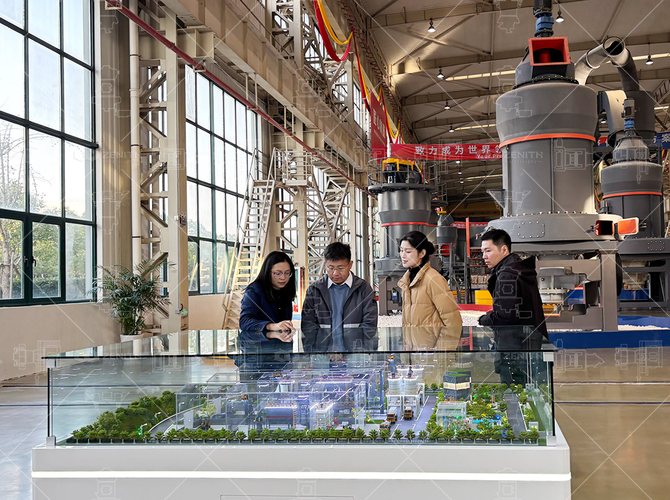

Một máy nghiền đá vôi kiểu con lăn có vài cụm nhận ra được ngay khi xem ảnh: thân máy hình trụ đứng chứa mâm nghiền, các con lăn ép nghiêng trên mâm, cụm truyền động hộp giảm tốc dưới đáy, và bộ phân ly đặt trên đỉnh. Xung quanh là hệ đường ống gió nối với lốc tách ly tâm và lọc túi vải, cùng hệ thủy lực ép con lăn và tủ điện điều khiển.

Ảnh công trường còn cho thấy bố cục dây: kho đá thô, vị trí cấp liệu rung, tháp máy nghiền, cụm thu bụi và khu xuất bao. Đây là những thông tin giúp đánh giá nhu cầu diện tích, chiều cao mái và quãng đường vận chuyển vật liệu nội bộ khi lên phương án riêng.

Nguyên lý và quy trình

Quan sát tổng thể trạm trước, xác định vị trí từng khối chức năng theo dòng vật liệu từ trái sang phải hoặc từ dưới lên trên.
Nhận diện cụm nghiền chính: thân máy, mâm nghiền, con lăn, bộ phận cấp dầu thủy lực và hộp giảm tốc.
Lần theo đường ống gió lên cụm phân ly, đối chiếu số tầng phân ly và cơ cấu điều chỉnh tốc độ.
Xem hệ thu bụi: lốc tách ly tâm đặt trước hay sau lọc túi vải, cách bố trí van xả và ống dẫn bột thành phẩm.
Kiểm tra khu vực phụ trợ: tủ điện, hệ khí nén, lối đi bảo dưỡng và các lồng bảo vệ bộ phận chuyển động.

Khi đọc ảnh, nên so nhiều góc chụp để phân biệt kích thước thật. Một thân máy trông lớn trong ảnh chụp góc rộng có thể chỉ là thiết bị cỡ vừa nếu thiếu vật quy chiếu; tốt nhất đối chiếu với bảng thông số đường kính mâm và số con lăn.

Nhận diện cụm bộ phận qua hình ảnh thực tế
Cụm bộ phận	Chức năng	Đặc điểm nhận biết	Điểm cần kiểm tra
Mâm và con lăn	Ép nghiền vật liệu	Thân trụ, con lăn nghiêng	Độ mòn, khe ép
Bộ phân ly	Cắt biên hạt	Cụm tròn trên đỉnh máy	Cơ cấu chỉnh tốc độ
Lốc thu bụi	Thu thành phẩm	Hình nón kim loại	Van xả, kín khí
Lọc túi vải	Giữ bụi khí thải	Thùng chữ nhật nhiều ngăn	Đường xả bụi
Tủ điện, PLC	Liên động toàn dây	Vỏ thép đặt tách riêng	Vị trí xa vùng bụi

Cấu hình thiết bị

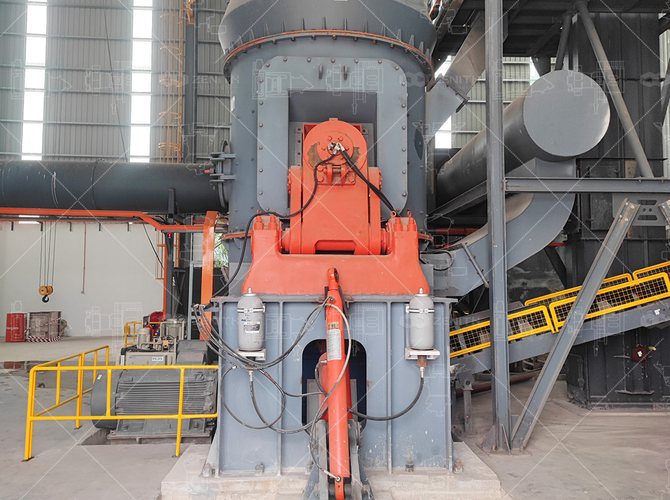

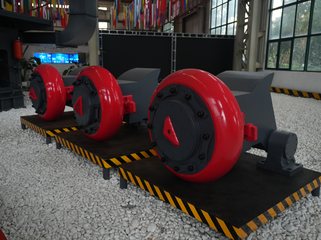

Với máy nghiền đứng LM, ảnh thực tế thường cho thấy cụm con lăn có cơ cấu lật ra ngoài để bảo dưỡng, cùng bốn con lăn bố trí đối xứng. Máy nghiền châu Âu MTW và MTW6X có thân máy nhỏ gọn hơn, bộ phân ly điều chỉnh bằng biến tần; máy nghiền kiểu Raymond MTM gọn cho dây nhỏ, và máy siêu mịn SCM, LUM có cụm phân ly nhiều tầng nhìn rõ ở phần đỉnh.

Bộ ảnh công trường nên chụp đủ bốn góc: cận cảnh cụm nghiền để xem độ hoàn thiện mối hàn và lớp lót, góc rộng thấy toàn trạm, góc nhìn từ khu xuất bột và góc nhìn hệ thu bụi. Bộ ảnh đầy đủ giúp đánh giá khách quan hơn là vài bức chụp mặt tiền.

Kinh nghiệm từ dây đã chạy

Ảnh chụp hệ thu bụi kỹ càng là dấu hiệu nhà cung cấp hiểu vận hành, vì đây là khâu hay bị bỏ qua nhưng ảnh hưởng lớn tới môi trường.
Chú ý lối đi bảo dưỡng quanh máy: không gian thao tác hẹp làm thời gian thay con lăn tăng đáng kể.
Đối chiếu đường ống gió trong ảnh với sơ đồ công nghệ; ống dài và nhiều gấp khúc đòi hỏi quạt cột áp lớn hơn.
Yêu cầu ảnh chụp bảng mã thiết bị và tên tủ điện để xác nhận cấu hình thực tế khớp báo giá.

Câu hỏi thường gặp

Nhìn ảnh có thể đánh giá được năng suất máy nghiền không?

Không thể suy ra chính xác năng suất chỉ từ ảnh, nhưng có thể ước lượng quy mô qua đường kính mâm nghiền, số con lăn và kích thước lốc thu bụi. Muốn con số năng suất phải căn cứ bảng thông số và kết quả thử mẫu.

Trong ảnh trạm nghiền, bộ phận nào nên chú ý trước?

Nên chú ý cụm nghiền chính và bộ phân ly trước, vì đây là nơi quyết định độ mịn và năng suất. Sau đó xem hệ thu bụi và đường ống gió, vì các điểm này thường bộc lộ vấn đề vận hành thực tế.

Dấu hiệu nào trong ảnh cho thấy dây được lắp đặt cẩn thận?

Đường ống gió ít gấp khúc, thiết bị có lối đi bảo dưỡng, tủ điện đặt tách khỏi vùng bụi và có mái che, các bộ phận chuyển động đều có lồng bảo vệ. Những chi tiết nhỏ này phản ánh mức độ kỹ lưỡng của cả dây.

Ảnh công trường có giúp chọn cấu hình thiết bị không?

Có, ở mức đối chiếu. Ảnh cho thấy cách bố trí cấp liệu, nghiền, thu bụi và xuất bột trên mặt bằng thực tế, giúp hình dung chiều cao công trình, diện tích kho và luồng vận chuyển nội bộ trước khi lên bản vẽ riêng.
