Quy trình nghiền đá: từ mỏ đá đến bột thành phẩm

Giai đoạn chínhĐập, nghiền, phân ly, thu bụi

Cỡ hạt đầu vào≤ 500 mm thô, ≤ 30 mm vào máy

Độ mịn sản phẩm80 - 2500 mesh

Độ ẩm thành phẩm≤ 1% để lưu kho

Dải công suất1 - 100 t/h

Đặc điểm và yêu cầu kỹ thuật

Nghiền đá không phải một hành động đơn lẻ mà là cả chuỗi giảm cỡ. Đá nguyên khai có thể lớn tới 500 mm hoặc hơn, trong khi bột thành phẩm chỉ vài chục tới vài chục µm. Nếu chỉ dùng một máy để làm tất cả, hiệu suất rất thấp và chi tiết mau hỏng. Vì vậy dây chuyền được chia thành các giai đoạn, mỗi giai đoạn giảm cỡ tới mức phù hợp cho giai đoạn kế tiếp.

Yêu cầu kỹ thuật chính gồm ba nhóm: cỡ hạt đầu vào mỗi máy, độ ẩm cho phép và năng suất cần đạt. Vật liệu vào máy nghiền nên dưới 30 mm; độ ẩm vào máy có thể tới 5% nếu có sấy tích hợp; thành phẩm phải dưới 1% để không vón khi lưu kho. Nắm được các ngưỡng này giúp phối hợp máy đập, máy nghiền và hệ thu bụi chạy trơn tru.

Nguyên lý và quy trình

Đập thô: đá khối đưa vào máy đập hàm về dưới 30 mm, có thể qua hai cấp nếu đá quá to.
Sàng và trữ liệu: sàng loại hạt quá cỡ và bùn đất, vật liệu gom về phễu chứa để cấp đều cho máy nghiền.
Nghiền: cấp liệu rung đưa vật liệu vào buồng nghiền, con lăn ép vật liệu trên vành nghiền hoặc mâm quay.
Phân ly: bộ phân ly cắt biên hạt, hạt thô trả lại buồng nghiền, hạt đạt cỡ đi tiếp theo luồng khí.
Thu bụi: lốc ly tâm thu phần lớn bột, lọc túi vải giữ phần mịn còn lại trước khi khí thải ra ngoài.
Đóng bao và lưu trữ: bột về xi lô, cân định lượng rồi đóng bao hoặc nạp xe bồn cho khách.

Điểm kiểm soát quan trọng bậc nhất là bộ phân ly. Chỉ cần chỉnh tốc độ rotor hoặc cánh phân ly là thay đổi được độ mịn mà không phải thay máy. Ngược lại, nếu phân ly mòn hoặc kẹt, bột ra lẫn hạt thô, khách hàng phát hiện sớm hơn cả người vận hành. Vì thế cần theo dõi cánh phân ly định kỳ.

Giai đoạn, thiết bị và thông số kiểm soát
Giai đoạn	Thiết bị	Thông số chính	Kiểm soát
Đập thô	Máy đập hàm	Vào ≤ 500 mm, ra ≤ 30 mm	Khe xả, độ mòn má hàm
Sàng và trữ liệu	Sàng rung, phễu chứa	Loại hạt quá cỡ	Lưới sàng, mức liệu trong phễu
Nghiền	LM, MTW, MTM, SCM	Vào ≤ 30 mm, ra 80 - 2500 mesh	Dòng điện, độ rung, khe con lăn
Phân ly	Bộ phân ly rotor	Cắt biên hạt theo đặt	Tốc độ rotor, tình trạng cánh
Thu bụi	Lốc ly tâm, lọc túi vải	Hiệu suất thu cao	Độ chênh áp, chu kỳ phun khí
Đóng bao	Cân định lượng, máy đóng bao	Độ ẩm ≤ 1%	Khối lượng bao, độ kín

Cấu hình thiết bị

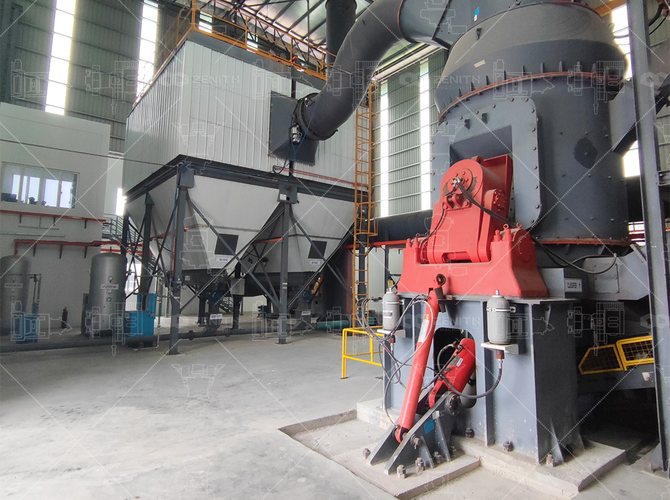

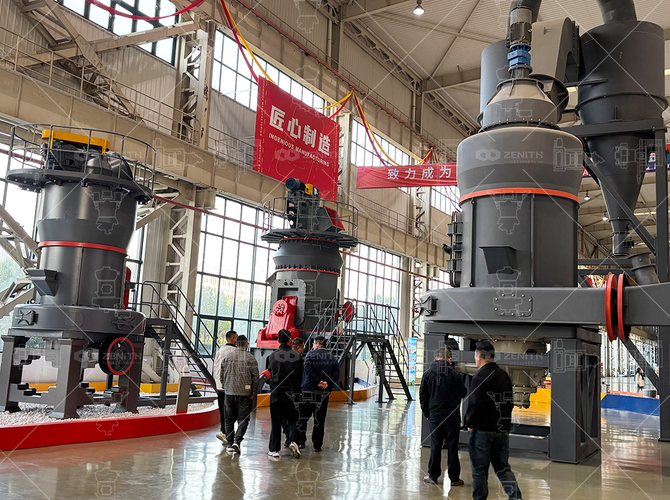

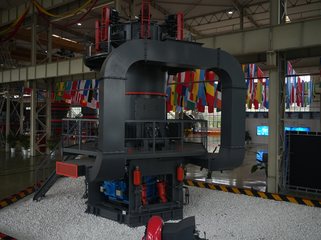

Chọn máy nghiền theo năng suất và độ mịn. Dây lớn và cần chạy liên tục dùng máy nghiền đứng LM, tích hợp nghiền, sấy và phân ly trong một cụm. Dây vừa với độ mịn 80 - 325 mesh dùng máy nghiền châu Âu MTW hoặc MTW6X; quy mô nhỏ dùng máy nghiền kiểu Raymond MTM. Khi cần bột siêu mịn cho sơn, nhựa hoặc gốm cao cấp, máy nghiền siêu mịn SCM và máy nghiền đứng siêu mịn LUM đạt tới 2500 mesh.

Ngoài máy chính, dây cần đủ thiết bị phụ để chạy tròn: máy đập hàm, sàng rung, gầu nâng, phễu chứa có ghi chống tắc, cấp liệu rung, quạt hút, lốc ly tâm, lọc túi vải, vít tải và hệ điều khiển PLC liên động. Giữ toàn dây kín và hơi áp âm để bụi không phát tán, đồng thời đặt tủ điện ở khu vực sạch, mát để thiết bị điều khiển bền hơn.

Kinh nghiệm từ dây đã chạy

Ổn định cỡ hạt cấp liệu quan trọng hơn tăng công suất máy, vì liệu quá to làm cả dây mất hiệu quả.
Đo dòng điện máy chính và độ chênh áp lọc túi mỗi ca để phát hiện sớm phân ly mòn hoặc túi bụi tắc.
Kiểm tra cỡ hạt thành phẩm bằng sàng định kỳ, đừng chỉ tin vào cảm giác bột mịn hơn hay thô hơn.
Thành phẩm quá ẩm là nguyên nhân vón xi lô phổ biến; luôn kiểm tra độ ẩm trước khi nhập kho.
Giữ tồn kho phụ tùng hao mòn theo kế hoạch để việc thay thế diễn ra trong lần dừng bảo trì định kỳ.

Câu hỏi thường gặp

Vì sao phải đập nhỏ trước khi nghiền?

Vì máy nghiền chỉ hiệu quả trong một dải cỡ hạt nhất định. Đưa đá quá to vào máy làm năng suất tụt và mòn chi tiết nhanh, nên khâu đập thô đưa vật liệu về dưới 30 mm để máy nghiền làm việc đúng thiết kế.

Bộ phân ly quyết định điều gì?

Bộ phân ly quyết định cỡ hạt cuối cùng của bột. Bằng cách chỉnh tốc độ rotor hoặc cánh phân ly, hạt thô bị trả lại buồng nghiền còn hạt đạt cỡ đi tiếp sang hệ thu bụi, nhờ đó kiểm soát được độ mịn mà không cần đổi máy.

Hệ thu bụi có vai trò gì ngoài môi trường?

Hệ thu bụi vừa giữ khí thải sạch vừa là khâu thu sản phẩm. Lốc ly tâm thu phần lớn bột, lọc túi vải giữ phần mịn còn lại. Nếu hệ này kém, bột thất thoát theo khí thải, nghĩa là mất sản phẩm chứ không chỉ ảnh hưởng môi trường.

Độ ẩm thành phẩm nên giữ mức nào?

Nên giữ dưới 1% để bột không vón khi lưu kho và chảy đều khi đóng bao. Vật liệu vào máy có thể ẩm tới 5% nếu dây có sấy tích hợp, nhưng thành phẩm vẫn phải được làm khô tới ngưỡng an toàn trước khi nhập xi lô.
